磁鐵，磁性開關TCK-1
TCK系列磁性關
磁鐵，磁性開關TCK-1
TCK系列磁性開關是非機械接觸磁性接近開關。它是由磁傳感器和電子電路及輸出開關所組成。當磁性檢測體永磁鐵進入TCK磁開關磁傳感器的感應區域，磁開關就會靠磁場作用、TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，此信號可以作為控制系統的行程控制信號。
TCK-1T磁開關產品工作原理：
TCK系列是非機械接觸磁性接近開關。它是由磁傳感器和電子電路及輸出開關所組成。當磁性檢測體永磁鐵進入TCK磁開關磁傳感器的感應區域，磁開關就會靠磁場作用、TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，此信號可以作為控制系統的行程控制信號。我公司依據所*的、擁有*自主知識產權的&lquo;磁定向地位傳感器&rquo;發明技術，已經開發出多款的磁感應產品。
TCK系列有通用型和型兩類（通用型為鋁外殼，型為銅外殼、不銹鋼外殼）、四種型號產品：
TCK-1型磁性開關，又稱單點磁性開關。（卓信現貨TCK-1）
TCK-2型磁性開關，又稱二點磁性開關。（TCK-1發)
TCK-3型和TCK-4型保持式磁性開關。
TCK-1型接近磁開關(單點磁性開關)，當外界S極磁場作用于磁傳感器時，開關動作，轉換2秒。靜止作用時，開關處于轉換狀態，失去磁場作用時，開關會自動復位。與一般機械式瞬時動作型按鈕開關類似，按壓時會轉換，釋放則自動復位。
TCK-2型磁性開關（兩點磁性開關），能夠識別磁場的運動方向。當磁傳感器檢測到外界作用磁場N-S極方向磁場過零時，開關動作，轉換2秒。靜止將要過零點時，處于轉換狀態，當失去外界磁場作用時，自動復位。S-N極方向磁場過零不轉換。
TCK-3型和TCK-4型磁開關為保持式磁性開關，兩者作用磁場形式不同。
TCK-3型保持式磁性接近開關有兩個狀態，能保持。當外界S極磁場自下而上作用于磁傳感器時，開關轉換動觸點與上端接通，這時指示紅燈會亮，此狀態被保持。即使失去外界磁場作用、開關上電、失電，仍能保持此狀態。當外界有S極磁場自上而下作用于磁傳感器時，轉換動觸點與下端接通，這時指示綠燈則會亮，并一直保持這種狀態，直至下次自下而上動作。S極磁場上下作用于TCK-3型磁感應開關，磁開關不但能轉換動作，而且能保持各個狀態，與用力上下?lián)軇訖C械式鈕子開關相類似。
TCK-4型保持式磁性接近開關，當磁傳感器檢測到外界作用磁場（N-S極方向磁場）過零時，開關轉換動觸點與上端接通，此時指示紅燈會亮，此狀態被保持。當外界作用磁場（S-N極方向磁場）過零時，開關轉換動觸點與下端接通，此時指示綠燈則會亮，并一直保持這種狀態。TCK-4型保持式磁性接近開關有非常準確的窄窗孔磁場過零轉換的特性，定位 度很。
TCK磁性開關使用了靈敏可靠的磁傳感器和微電子器件，有很的分辨率、較的磁靈敏度和較寬的反應頻率。電路設計采用了冗余結構和技術，采用了開關電源，電源電壓為50～60HZ AC85～265V。全部電路由環氧樹脂固化在鑄鋁或鑄銅開關殼內，密封,所以能防水、抗砸。
TCK磁性開關由于綜合采用了一系列設計技術和工藝技術，因此取得了較的技術指標和性能，能運用于各種煤礦礦井。能在礦井井筒中不用維修，可靠地工作。
在礦井單繩和多繩提升機上使用TCK磁性開關有兩種方法：永磁鐵磁場源法和鋼絲繩磁場源法。這兩種用法都能直接檢測到提升容器實際所處的位置。可以同時使用這兩種方法，實行雙重保護。配合電氣控制設備，能保障提升機準確地運行。
TCK-1,TCK系列磁性開關是非機械接觸磁性接近開關。它是由磁傳感器和電子電路及輸出開關所組成。當磁性檢測體永磁鐵進入TCK磁開關磁傳感器的感應區域，磁開關就會靠磁場作用、TCK開關動作，輸出開關信號。輸出信號反映檢測體的位置、運動方向，此信號可以作為控制系統的行程控制信號。

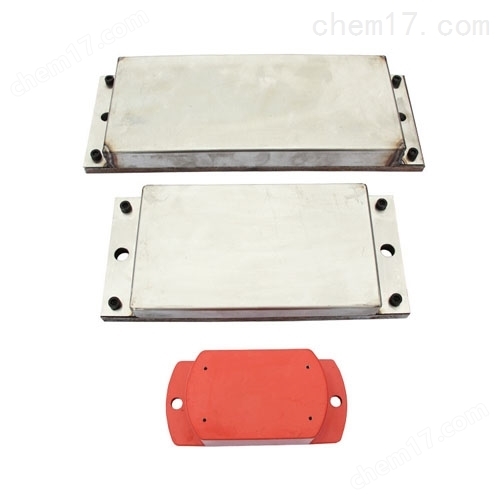

磁體設計為永磁體，磁場強度不同，方便用戶選擇開關距離。磁體與觸頭的外罩分別為黃銅和鑄鋁材料，采取防振，隔熱，環氧灌封，滿足溫度高，粉塵大的惡劣環境下工作要求，通過緊固螺母可以方便地調整開關工作距離。
KY35M-1、KY35M-2、KY35M-3、KY35M-4、KY35M-5、KY35P-1、KY35P-2、KY35P-3、KY35P-4、KY35P-5
主要規格/特殊功能
該磁鋼的外殼為黃銅或不銹鋼加工而成.
1. 與限位開關配套使用.
2. 開關與磁鋼的距離為: 小于等于:90MM
3. 開關與磁鋼的最大相對運動速度15M/S
4. 磁鋼大小為:長200mm,寬95mm,高
5. 38.5mm,雙孔直徑為：8mm
6. 型號為KY35M/P-1-2-3
